Supporto di Riparazione & Separatore di Schermo Multifunzione 3-in-1 UGAIN QG-240

Descrizione

Il supporto di riparazione multifunzione 3-in-1 UGAIN QG-240 costituisce un'attrezzatura essenziale per le officine di manutenzione, i tecnici di micro-saldatura e i centri di ricondizionamento di telefonia mobile B2B. Progettato per proteggere le operazioni di apertura e assemblaggio più delicate, questo strumento universale combina le funzioni di separatore di schermo senza riscaldamento, morsa di supporto per telaio e pressa di incollaggio ad alta precisione. Il suo utilizzo permette di razionalizzare gli interventi evitando l'uso di strumenti taglienti improvvisati che potrebbero danneggiare i cavi FPC interni o graffiare i bordi in alluminio e titanio.

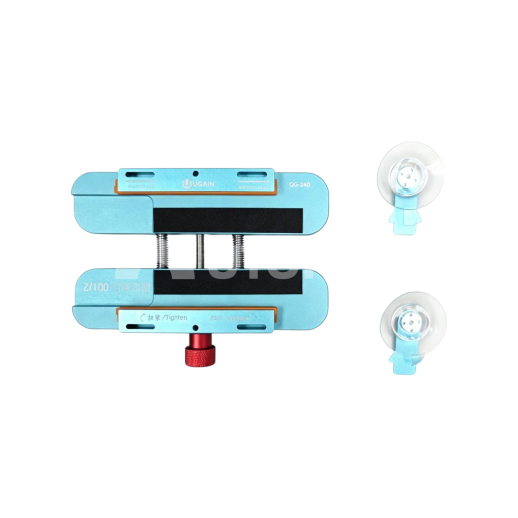

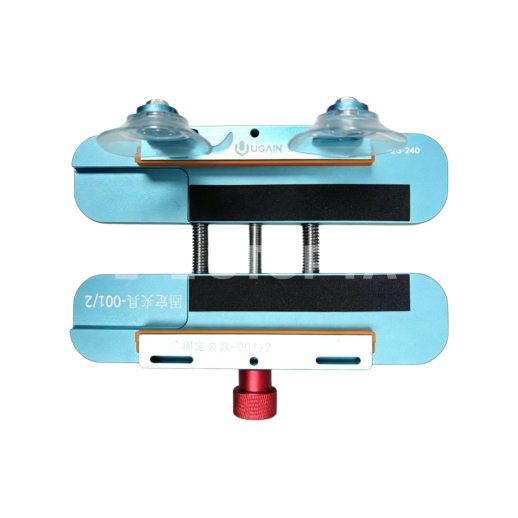

Dal punto di vista della progettazione meccanica, la stazione UGAIN QG-240 è interamente lavorata a controllo numerico (CNC) in una lega di alluminio anodizzato ad alta rigidità, garantendo una perfetta planarità e una resistenza ottimale alle deformazioni meccaniche. La spaziatura delle ganasce avviene tramite un sistema a tripla asta di guida in acciaio inossidabile, azionato da una rotella zigrinata anodizzata rossa a passo di vite fine per un controllo micrometrico della pressione esercitata. L'area di contatto che riceve lo smartphone è rivestita con schiume antiscivolo ammortizzanti e tamponi in silicone morbido ad alta densità per trattenere saldamente la custodia senza alterare il trattamento superficiale del telaio. La sezione superiore integra due ventose rimovibili con forte potere di aspirazione per sollevare il pannello di visualizzazione in un asse perfettamente verticale.

Versatile ed ergonomica, questa morsa universale si adatta a tutte le generazioni di smartphone (Apple iPhone, Samsung Galaxy, Xiaomi, Google Pixel) fino a una diagonale dello schermo di 7 pollici. La sua architettura aperta offre un accesso diretto ai bordi del dispositivo per facilitare l'inserimento delle leve di distacco, l'applicazione di solvente isopropanolico o la pulizia dei residui di colla perimetrale. La stabilità della sua base zavorrata assicura una tenuta perfetta sul tappetino da lavoro durante le operazioni di rimozione del vetro posteriore o di smontaggio dei sottoinsiemi.

Caratteristiche tecniche

• Riferimento del costruttore: UGAIN QG-240 (QG-240 / 固定夹具-001/2)
• Tecnologia / Materiale: Lega di alluminio anodizzato lavorato CNC, acciaio inossidabile, silicone, schiuma EVA
• Compatibilità: Universale (Smartphone iOS e Android di tutte le diagonali fino a 7")
• Alimentazione / Norme: Utensile meccanico manuale (senza alimentazione elettrica), ESD Safe
• Accessori inclusi: 2 ventose di aspirazione rimovibili con bloccaggio meccanico

Consigli d'Officina & Utilizzo

Per staccare uno schermo senza rischiare di strappare il cavo FPC che collega il pannello alla scheda madre, posizionare lo smartphone al centro della ganascia inferiore e bloccare leggermente la morsa laterale per mezzo della rotella rossa. Fissare quindi le due ventose sulla parte superiore del vetro dopo aver sgrassato la superficie con alcol isopropanolico. Eseguire una rotazione lenta della vite superiore: la trazione verticale esercitata dalle ventose crea un'apertura progressiva e controllata a livello del giunto adesivo. Per le operazioni di rimontaggio e incollaggio del vetro posteriore (tipo B-7000 / E-8000), rimuovere le ventose e utilizzare lo strumento come pressa di tenuta uniforme lasciando il telaio stretto durante il tempo di polimerizzazione raccomandato da 20 a 30 minuti.
