Cavo di Avviamento e Diagnostica SUNSHINE SS-905D Versione 11.0

Descrizione

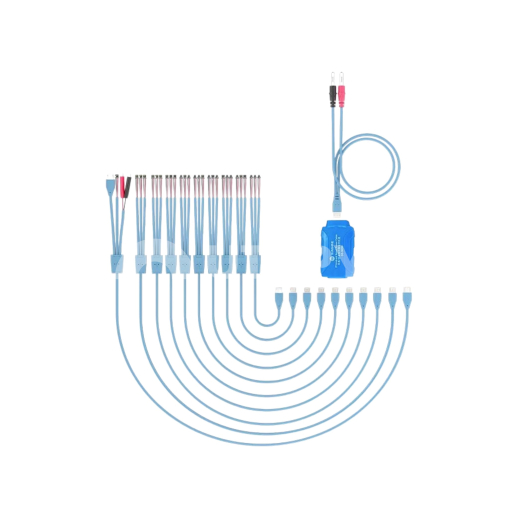

Il cavo di avviamento e alimentazione universale SUNSHINE SS-905D V11.0 costituisce uno strumento di diagnostica fondamentale all'interno dei laboratori di riparazione specializzati in microsaldatura, dei centri di ricondizionamento e dei banchi post-vendita B2B. Progettato per semplificare la ricerca guasti su schede madri mobili (iOS e Android), questo fascio professionale consente di alimentare direttamente un circuito stampato fuori dallo chassis senza dover collegare una batteria fisica. Si rivela indispensabile per misurare i consumi elettrici in tempo reale, rilevare cortocircuiti netti o secondari e convalidare l'avvio dei terminali durante le operazioni di sostituzione dei chip o di reballing BGA.

Dal punto di vista dell'architettura elettronica, la versione 11.0 dell'SS-905D integra un modulo PCB centrale di regolazione dotato di chip di protezione attivi contro le sovratensioni e le sovracorrenti. Ciascun sotto-cavo è provvisto di componenti SMD che integrano le resistenze di identificazione della batteria (linee BSI e BAT_ID), evitando in tal modo i fenomeni di riavvio in loop o di blocco del processore all'avvio, frequenti quando le schede madri non rilevano il controller logico di un accumulatore originale. Le linee di cablaggio sono realizzate con trecce in rame stagnato puro ad alta conducibilità, protette da una guaina esterna in silicone flessibile ad alta temperatura, garantendo una flessibilità ottimale sul piano di lavoro e un'ottima resistenza di fronte alle proiezioni accidentali del saldatore.

L'interfaccia di connessione si basa su una selezione di connettori FPC stampati di precisione con contatti placcati in oro, calibrati specificamente per adattarsi ai connettori di batteria degli iPhone dalla generazione 8 fino all'iPhone 17 Pro Max, oltre che ai principali standard dei marchi Android (Samsung, Huawei, Xiaomi, Oppo, Vivo). Sul lato dell'alimentatore da laboratorio, il fascio è provvisto di spine a banana standard da 4 mm in metallo rinforzato, compatibili con la totalità degli alimentatori regolati presenti sul mercato. La disposizione logica e la chiara identificazione delle testine FPC consentono una rapida selezione del sotto-cavo adatto durante gli interventi ad alto ritmo.

Caratteristiche tecniche

• Codice produttore: SUNSHINE SS-905D (V11.0)
• Tecnologia / Materiale: Trecce di rame stagnato, isolante in silicone termico flessibile, chip di protezione elettronici e connettori FPC placcati in oro
• Compatibilità: Universale (Serie Apple iPhone 8 a iPhone 17 Pro Max e smartphone Android Samsung, Huawei, Xiaomi, Oppo, Vivo, Honor)
• Dimensioni: Lunghezza del fascio principale: ~100 cm
• Peso: 180 g
• Alimentazione / Norme: Ingresso spine a banana da 4 mm (Tensione di utilizzo consigliata: 3,8V - 4,2V CC / 5A max), Circuito di protezione surriscaldamento e cortocircuito, CE
• Connettività di ingresso: Spine a Banana Maschio da 4 mm per alimentatore stabilizzato

Consigli di Laboratorio e Utilizzo

Prima di innestare un connettore FPC del cavo SUNSHINE SS-905D V11.0 sulla scheda madre sotto test, assicurarsi di regolare l'alimentatore stabilizzato sulla tensione nominale esatta della batteria del terminale (generalmente tra 3,8V e 4,2V) e limitare l'intensità a 2A o 3A. Non esercitare mai una forte pressione sui connettori FPC durante l'aggancio: un disallineamento può piegare i micro-pin metallici della scheda madre. In caso di rilevamento di un cortocircuito netto (segnale acustico dell'alimentatore da laboratorio), la protezione integrata nell'alloggiamento dell'SS-905D interrompe la linea per evitare la distruzione dei componenti vicini; spegnere immediatamente l'uscita dell'alimentatore prima di procedere alla ricerca del componente difettoso.
