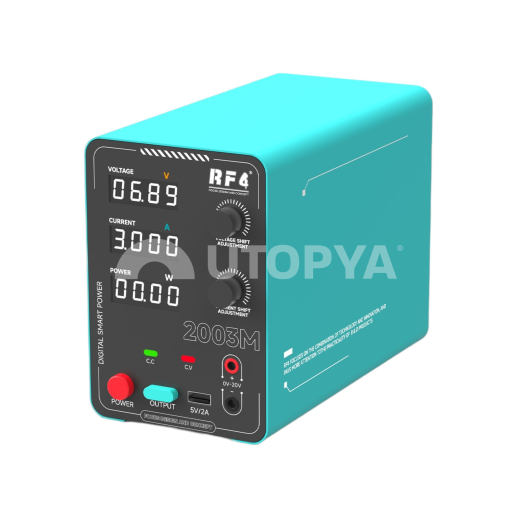

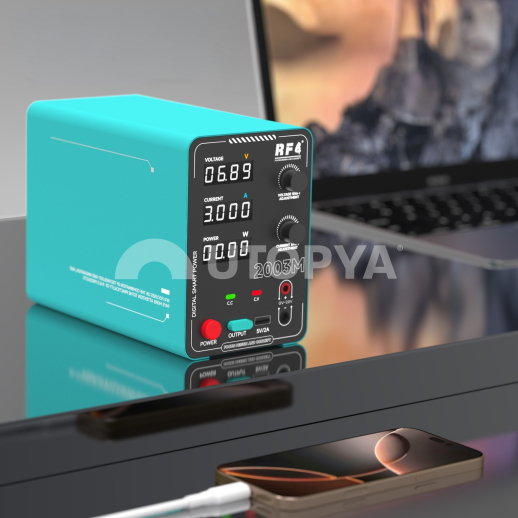

Alimentatore Digitale Regolato RF4 RF-2003M 60W

Descrizione

L'alimentatore regolato digitale RF4 RF-2003M (60W / 15V / 3A) costituisce un'apparecchiatura di misurazione e diagnostica fondamentale per i laboratori di riparazione B2B, i tecnici di micro-saldatura e i centri di ricondizionamento. Sviluppato appositamente per l'analisi di schede madri di smartphone e tablet, questa fonte di tensione continua stabilizzata consente di simulare il collegamento di una batteria, di eseguire test di boot a freddo e di isolare rapidamente le linee sottostanti in cortocircuito senza rischiare il deterioramento dei componenti a semiconduttore circostanti.

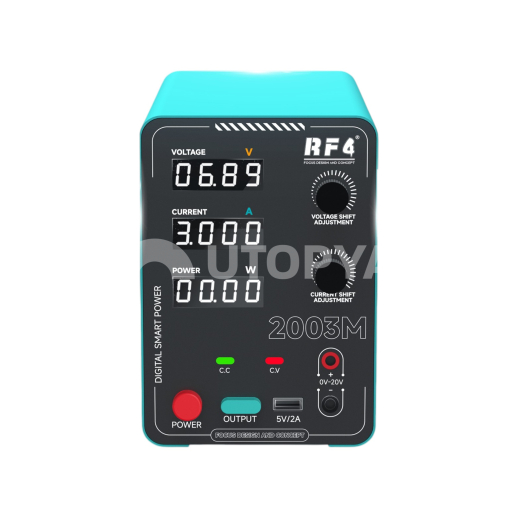

Dal punto di vista della progettazione elettronica, l'RF4 RF-2003M eroga una tensione regolabile da 0 a 15 Volt e un'intensità regolabile da 0 a 3 Ampere, con una risoluzione di visualizzazione ad alta precisione che raggiunge 10 mV e 1 mA. L'apparecchio è strutturato attorno a un circuito di regolazione a bassissimo ripple termico ed elettromagnetico (Low Ripple), che garantisce un segnale elettrico lineare di eccezionale stabilità (precisione ≤ 0,5%). Il pannello frontale integra un triplo display digitale a LED che consente la lettura istantanea e simultanea della tensione (V), del consumo di intensità (A) e della potenza restituita in Watt (W). Una porta ausiliaria USB 5V / 2A è direttamente accessibile sulla parte anteriore per alimentare o testare la carica di periferiche esterne.

La sicurezza della stazione si basa su un'architettura multilivello che integra un interruttore di uscita fisico indipendente (pulsante Output), consentendo al tecnico di interrompere l'alimentazione del componente sotto test senza spegnere la stazione né modificare le impostazioni memorizzate. Un sistema di interruzione automatica in caso di sovraccarico (Overload Protection) e un fusibile di protezione T3A/250V reagiscono immediatamente alla minima sovracorrente per prevenire qualsiasi shock termico distruttivo sulle schede madri iOS e Android.

Specifiche tecniche

• Riferimento produttore: RF4 RF-2003M
• Tecnologia / Materiale: Alimentatore CC regolato digitale a commutazione / Telaio metallico ESD Safe
• Compatibilità: Universale (Analisi e diagnostica di schede madri, componenti elettronici, cavi boot)
• Dimensioni: Non specificato
• Peso: Non specificato
• Alimentazione / Norme: Ingresso 220V AC (50Hz) / Uscita 0-15V DC - 3A Max (60W), Uscita USB 5V/2A, Certificazione CE

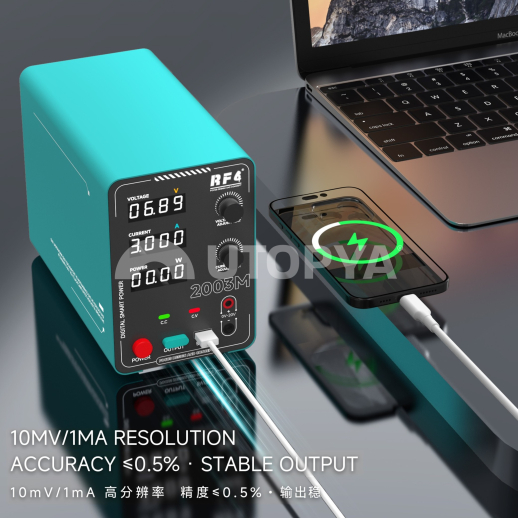

• Precisione e Risoluzione: Risoluzione 10 mV / 1 mA, Precisione globale ≤ 0,5%
• Sicurezze integrate: Interruttore di uscita indipendente (Output), Protezione anti-sovraccarico, Fusibile T3A/250V

Consigli di Laboratorio e Utilizzo

Per le vostre operazioni di ricerca di cortocircuito mediante iniezione di tensione su scheda madre (tecnica nota come "Voltage Injection"), fate sempre attenzione a impostare la tensione limite sotto la soglia di alimentazione massima della linea mirata (ad esempio da 1,2V a 1,8V per una linea VDD_MAIN o CPU) prima di attivare l'uscita tramite l'interruttore indipendente "Output". Non utilizzate cavi di avviamento generici di scarsa qualità: preferite piattine di boot schermate a bassa resistenza interna per evitare cadute di tensione parassite. In caso di attivazione ripetuta della protezione anti-sovraccarico, verificate l'integrità delle vostre trecce di massa prima di modificare le soglie di intensità.
